Les travaux consistent créer un accès pour véhicule léger au sous-sol semi-enterré existant comprenant la création d’une rampe de garage individuelle.
1. Préparation du terrain
Débroussaillage manuel sur l’emprise de la rampe et des espaces verts.
Abattage d’arbre ø 0,50 m, débitage et brûlage des débris.
2. Terrassement
Décapage manuel de terre végétale, épaisseur 0,20 m.
Fouille mécanique pour décaissement de la rampe avec enlèvement des terres excédentaires.
3. Rampe de garage
Drainage en tube PVC annelé perforé, enrobé géotextile, ø 80 mm.
Armature en treillis soudé 3,5-3,5 en rouleau maille 200x300 mm (0,63 kg/m2).
Forme béton ép. 8 cm avec treillis soudé 200x300 - 3,5-3,5 mm. Dallage de gravillon lavé 40x40x4 cm sur forme sable compris joints à sec.
4. Évacuation des eaux
Caniveau sans pente préfabriqué 10x10 cm avec grille acier galvanisé classe A 15, scellement dans forme béton et raccordement au collecteur par tube PVC ø 44 x 50 mm.
Regard de branchement préfabriqué en béton 60x60x60 cm parois ép. 6,5 cm. Compris raccords aux collecteurs, forme de cunette pour fil d’eau, dalle béton de 82x82x6,5 cm, remblai et pilonnage. Pompe submersible de relevage, débit 2 m3/h, hauteur manométrique 2 m CE avec clapet anti-retour et flotteur de commande automatique, câble électrique, prise 2 P T. Refoulement par tuyau souple ø 25 mm.
5. Murets
Fouille manuelle en rigole. Béton de gravillon pour semelle filante.
Mur en blocs d’agglomérés de ciment à perforations, de 20x20x50 cm, hourdés au mortier bâtard avec affleurement des lits en montant et harpage. Enduit monocouche manuel ép. 15 mm, finition gratté. Couronnement de mur à 2 pentes en béton préfabriqué ton pierre, posé sur arase en mortier de ciment.
•Pilier en béton armé moulé, 0,40x0,40 m, enduit avec finition ciment-pierre. Couronnement de pilier de clôture en béton préfabriqué à pointe de diamant ton pierre, 0,50x0,50 m, scellé au mortier de ciment.
6. Espaces verts
Semis sur terrain préparé compris graines (35 gr/m2) griffage, roulage, arrosage et 1re tonte.
Plantation d’arbuste et d’arbre conifère (fourniture à reprendre) compris façon de trou et de cuvette, règlement de surface plantée, arrosage et 1re taille.
| PV MO | % | PV Matx | % | Prix de vente total | Heures | % | ||
| PV HT | % | |||||||
| Préparation du terrain | 248,34 | 5,33 | 7,71 | 0,17 | 256,05 | 2,77 | 7,80 | 5,34 |
| Terrassement | 218,41 | 4,69 | 183,74 | 4,01 | 402,15 | 4,35 | 6,86 | 4,70 |
| Rampe de garage | 778,09 | 16,71 | 1 077,59 | 23,50 | 1 855,68 | 20,07 | 24,44 | 16,73 |
| Évacuation des eaux pluviales | 499,03 | 10,71 | 837,92 | 18,27 | 1 336,95 | 14,46 | 15,47 | 10,59 |
| Murets | 2 821,45 | 60,58 | 2 468,99 | 53,83 | 5 290,44 | 57,24 | 88,63 | 60,66 |
| Espaces verts | 92,33 | 1,98 | 10,29 | 0,22 | 102,62 | 1,11 | 2,90 | 1,98 |
| Total | 4 657,65 | 100,00 | 4 586,24 | 100,00 | 9 243,89 | 100,00 | 146,10 | 100,00 |

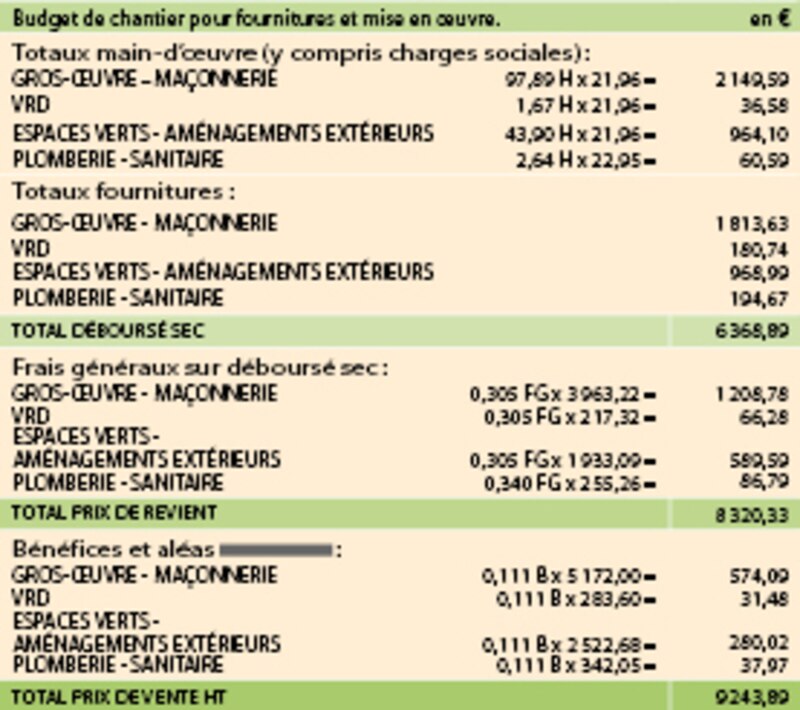

| Budget de chantier pour fournitures et mise en œuvre. en 7 | |
| Totaux main-d’œuvre (y compris charges sociales) : | |
| GROS-ŒUVRE – MAÇONNERIE97,89 H x 21,96 = | 2 149,59 |
| VRD1,67 H x 21,96 = | 36,58 |
| ESPACES VERTS - AMÉNAGEMENTS EXTÉRIEURS43,90 H x 21,96 = | 964,10 |
| PLOMBERIE - SANITAIRE2,64 H x 22,95 = | 60,59 |
| Totaux fournitures : | |
| GROS-ŒUVRE - MAÇONNERIE | 1 813,63 |
| VRD | 180,74 |
| ESPACES VERTS - AMÉNAGEMENTS EXTÉRIEURS | 968,99 |
| PLOMBERIE - SANITAIRE | 194,67 |
| Total déboursé sec | 6 368,89 |
| Frais généraux sur déboursé sec : | |
| GROS-ŒUVRE - MAÇONNERIE0,305 FG x 3 963,22 = | 1 208,78 |
| VRD0,305 FG x 217,32 = | 66,28 |
| ESPACES VERTS - AMÉNAGEMENTS EXTÉRIEURS0,305 FG x 1 933,09 = | 589,59 |
| PLOMBERIE - SANITAIRE0,340 FG x 255,26 = | 86,79 |
| Total prix de revient | 8 320,33 |
| Bénéfices et aléas (10 % sur PV) : | |
| GROS-ŒUVRE - MAÇONNERIE0,111 B x 5 172,00 = | 574,09 |
| VRD0,111 B x 283,60 = | 31,48 |
| ESPACES VERTS - AMÉNAGEMENTS EXTÉRIEURS0,111 B x 2 522,68 = | 280,02 |
| PLOMBERIE - SANITAIRE0,111 B x 342,05 = | 37,97 |
| Total prix de vente ht | 9 243,89 |
| Prix d’achat moyen | ||||
| U | Q | PU | Total | |
| Fournitures principales | ||||
| Acier TOR HA FE E 500 | kg | 12,00 | 1,43 | 17,16 |
| Armature pour semelle S 35 préfabriqué | ml | 73,92 | 1,88 | 138,97 |
| Cailloux calcaire concasse 20/60-60/150 | t | 3,17 | 16,10 | 51,00 |
| Caniveau préfabriqué béton polyester 10x10 cm | ml | 2,80 | 39,16 | 109,65 |
| Chaux lourde grise XHA-100 | t | 0,09 | 178,00 | 16,75 |
| Ciment CPJ-CEM II | t | 2,18 | 150,60 | 328,12 |
| Ciment-pierre blanc cassé | kg | 72,00 | 0,58 | 41,76 |
| Regard béton préfabriqué 60x60x60 cm ép. 11 cm | U | 1,00 | 93,30 | 93,30 |
| Couronnement de pilier 50x50x5 cm à pointe diamant ton pierre | U | 2,00 | 26,06 | 52,12 |
| Couronnement de mur à 2 pentes béton ton pierre 33x100 ép. 4 cm | ml | 14,70 | 19,52 | 286,94 |
| Dalle béton gravillonnée 40x40x4 cm | m2 | 21,56 | 18,34 | 395,41 |
| Dalle de regard 80x80 béton préfabriqué ép. 6,5 cm | U | 1,00 | 28,54 | 28,54 |
| Drain agricole PVC ø 80 mm perforé enrobé geotextile | ml | 18,90 | 1,77 | 33,45 |
| Enduit monocouche imperméable blanc cassé | kg | 784,00 | 0,36 | 282,24 |
| Graine gazon rustique mélangé | kg | 1,55 | 4,40 | 6,84 |
| Gravillon 5/25 | m3 | 4,88 | 43,85 | 214,15 |
| Grille caniveau acier galvanisé renforcée 100x12 cm | U | 2,80 | 20,12 | 56,34 |
| Tuyau souple ø 25 mm et collier | U | 1,00 | 23,65 | 23,65 |
| Blocs alléges d’agglomérés de ciment à perforations 20x20x50 cm | U | 140,00 | 2,20 | 308,00 |
| Pompe de relevage submersible eaux usées db 2 m3/h ht 2 MCE | U | 1,00 | 148,57 | 148,57 |
| Sable 0/2 | m3 | 0,35 | 57,55 | 19,85 |
| Sable 0/4 | m3 | 4,12 | 54,33 | 223,91 |
| Treillis soudé 200x300/3,5x3,5 | m2 | 21,56 | 0,99 | 21,34 |
| Tube PVC bâtiment M1 ø 44x50 mm | ml | 4,40 | 4,62 | 20,33 |
| fournitures annexes | 239,64 | |||
| Total déboursé matériaux | 3 158,03 | |||

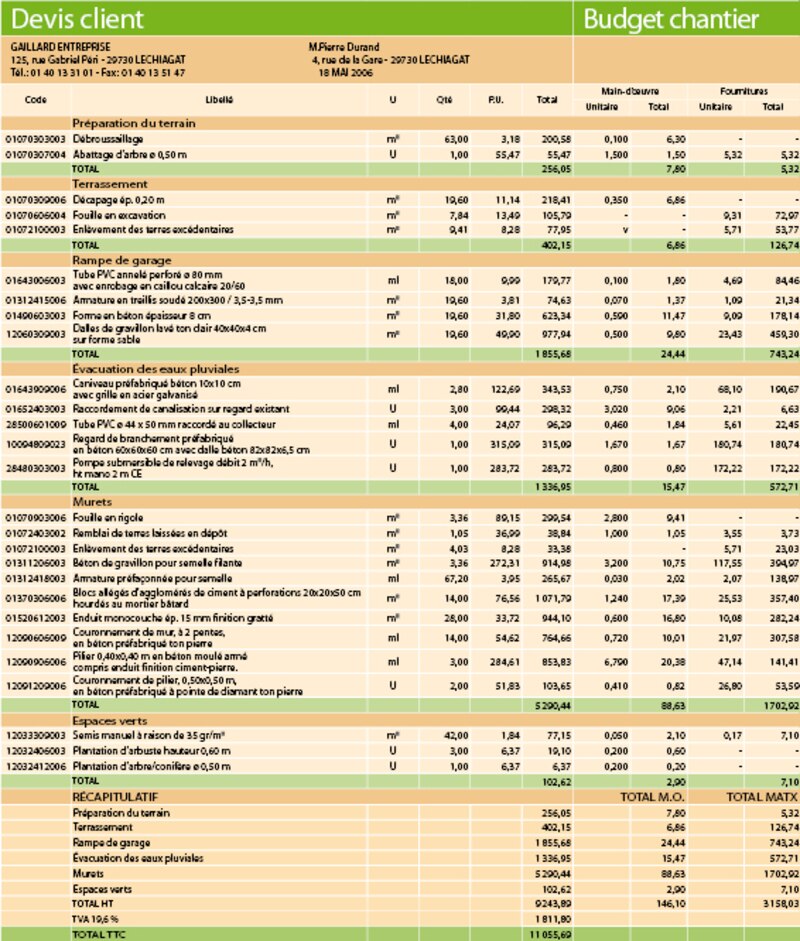

| Devis client | Budget chantier | ||||||||
| GAILLARD ENTREPRISE M.Pierre Durand125, rue Gabriel Péri - 29730 LECHIAGAT 4, rue de la Gare - 29730 LECHIAGATTél. : 01 40 13 31 01 - Fax : 01 40 13 51 47 18 MAI 2006 | |||||||||
| Code | Libellé | U | Qté | P.U. | Total | Main-d’œuvre | Fournitures | ||
| Unitaire | Total | Unitaire | Total | ||||||
| Préparation du terrain | |||||||||
| 01070303003 | Débroussaillage | m2 | 63,00 | 3,18 | 200,58 | 0,100 | 6,30 | - | - |
| 01070307004 | Abattage d’arbre ø 0,50 m | U | 1,00 | 55,47 | 55,47 | 1,500 | 1,50 | 5,32 | 5,32 |
| Total | 256,05 | 7,80 | 5,32 | ||||||
| Terrassement | |||||||||
| 01070309006 | Décapage ép. 0,20 m | m2 | 19,60 | 11,14 | 218,41 | 0,350 | 6,86 | - | - |
| 01070606004 | Fouille en excavation | m3 | 7,84 | 13,49 | 105,79 | - | - | 9,31 | 72,97 |
| 01072100003 | Enlèvement des terres excédentaires | m3 | 9,41 | 8,28 | 77,95 | v | - | 5,71 | 53,77 |
| Total | 402,15 | 6,86 | 126,74 | ||||||
| Rampe de garage | |||||||||
| 01643006003 | Tube PVC annelé perforé ø 80 mm avec enrobage en caillou calcaire 20/60 | ml | 18,00 | 9,99 | 179,77 | 0,100 | 1,80 | 4,69 | 84,46 |
| 01312415006 | Armature en treillis soudé 200x300 / 3,5-3,5 mm | m2 | 19,60 | 3,81 | 74,63 | 0,070 | 1,37 | 1,09 | 21,34 |
| 01490603003 | Forme en béton épaisseur 8 cm | m2 | 19,60 | 31,80 | 623,34 | 0,590 | 11,47 | 9,09 | 178,14 |
| 12060309003 | Dalles de gravillon lavé ton clair 40x40x4 cm sur forme sable | m2 | 19,60 | 49,90 | 977,94 | 0,500 | 9,80 | 23,43 | 459,30 |
| Total | 1 855,68 | 24,44 | 743,24 | ||||||
| Évacuation des eaux pluviales | |||||||||
| 01643909006 | Caniveau préfabriqué béton 10x10 cm avec grille en acier galvanisé | ml | 2,80 | 122,69 | 343,53 | 0,750 | 2,10 | 68,10 | 190,67 |
| 01652403003 | Raccordement de canalisation sur regard existant | U | 3,00 | 99,44 | 298,32 | 3,020 | 9,06 | 2,21 | 6,63 |
| 28500601009 | Tube PVC ø 44 x 50 mm raccordé au collecteur | ml | 4,00 | 24,07 | 96,29 | 0,460 | 1,84 | 5,61 | 22,45 |
| 10094809023 | Regard de branchement préfabriqué en béton 60x60x60 cm avec dalle béton 82x82x6,5 cm | U | 1,00 | 315,09 | 315,09 | 1,670 | 1,67 | 180,74 | 180,74 |
| 28480303003 | Pompe submersible de relevage débit 2 m3/h, ht mano 2 m CE | U | 1,00 | 283,72 | 283,72 | 0,800 | 0,80 | 172,22 | 172,22 |
| Total | 1 336,95 | 15,47 | 572,71 | ||||||
| Murets | |||||||||
| 01070903006 | Fouille en rigole | m3 | 3,36 | 89,15 | 299,54 | 2,800 | 9,41 | - | - |
| 01072403002 | Remblai de terres laissées en dépôt | m3 | 1,05 | 36,99 | 38,84 | 1,000 | 1,05 | 3,55 | 3,73 |
| 01072100003 | Enlèvement des terres excédentaires | m3 | 4,03 | 8,28 | 33,38 | - | 5,71 | 23,03 | |
| 01311206003 | Béton de gravillon pour semelle filante | m3 | 3,36 | 272,31 | 914,98 | 3,200 | 10,75 | 117,55 | 394,97 |
| 01312418003 | Armature préfaçonnée pour semelle | ml | 67,20 | 3,95 | 265,67 | 0,030 | 2,02 | 2,07 | 138,97 |
| 01370306006 | Blocs allégés d’agglomérés de ciment à perforations 20x20x50 cm hourdés au mortier bâtard | m2 | 14,00 | 76,56 | 1 071,79 | 1,240 | 17,39 | 25,53 | 357,40 |
| 01520612003 | Enduit monocouche ép. 15 mm finition gratté | m2 | 28,00 | 33,72 | 944,10 | 0,600 | 16,80 | 10,08 | 282,24 |
| 12090606009 | Couronnement de mur, à 2 pentes, en béton préfabriqué ton pierre | ml | 14,00 | 54,62 | 764,66 | 0,720 | 10,01 | 21,97 | 307,58 |
| 12090906006 | Pilier 0,40x0,40 m en béton moulé armé compris enduit finition ciment-pierre. | ml | 3,00 | 284,61 | 853,83 | 6,790 | 20,38 | 47,14 | 141,41 |
| 12091209006 | Couronnement de pilier, 0,50x0,50 m, en béton préfabriqué à pointe de diamant ton pierre | U | 2,00 | 51,83 | 103,65 | 0,410 | 0,82 | 26,80 | 53,59 |
| Total | 5 290,44 | 88,63 | 1 702,92 | ||||||
| Espaces verts | |||||||||
| 12033309003 | Semis manuel à raison de 35 gr/m2 | m2 | 42,00 | 1,84 | 77,15 | 0,050 | 2,10 | 0,17 | 7,10 |
| 12032406003 | Plantation d’arbuste hauteur 0,60 m | U | 3,00 | 6,37 | 19,10 | 0,200 | 0,60 | - | - |
| 12032412006 | Plantation d’arbre/conifère ø 0,50 m | U | 1,00 | 6,37 | 6,37 | 0,200 | 0,20 | - | - |
| Total | 102,62 | 2,90 | 7,10 | ||||||
| RÉCAPITULATIF | TOTAL M.O. | TOTAL MATX | |||||||
| Préparation du terrain | 256,05 | 7,80 | 5,32 | ||||||
| Terrassement | 402,15 | 6,86 | 126,74 | ||||||
| Rampe de garage | 1 855,68 | 24,44 | 743,24 | ||||||
| Évacuation des eaux pluviales | 1 336,95 | 15,47 | 572,71 | ||||||
| Murets | 5 290,44 | 88,63 | 1 702,92 | ||||||
| Espaces verts | 102,62 | 2,90 | 7,10 | ||||||
| Total ht | 9 243,89 | 146,10 | 3 158,03 | ||||||
| TVA 19,6 % | 1 811,80 | ||||||||
| Total TTC | 11 055,69 | ||||||||
